Notre nom est la preuve indéniable de notre recherche constante de l'excellence dans la conception d'équipements de traitement des gaz.

Nous nous appelons 99pt5 parce que c'est ce que nous pouvons garantir.

99,5 % de récupération du bio-méthane et 99,5 % de réduction des émissions de CO2e.

Ce sont des valeurs calculées et garanties.

Voici où nous nous situons dans votre monde de la production de biométhane

99pt5 conçoit et construit des usines de traitement du biogaz compactes et très efficaces. C'est quelque chose que nous faisons bien.

Nos installations s'insèrent entre votre digesteur et vos réservoirs de stockage de biométhane et de CO2.

Nos clients sont des entreprises, comme la vôtre, qui fournissent et installent des systèmes complets de transformation des matières organiques en biométhane pour les agriculteurs, l'industrie et les gouvernements.

Ce sont vos clients, pas les nôtres.

Nous vous offrons une meilleure solution pour notre partie de votre processus.

Le biogaz est simplement un gaz qui a besoin d'être transformé

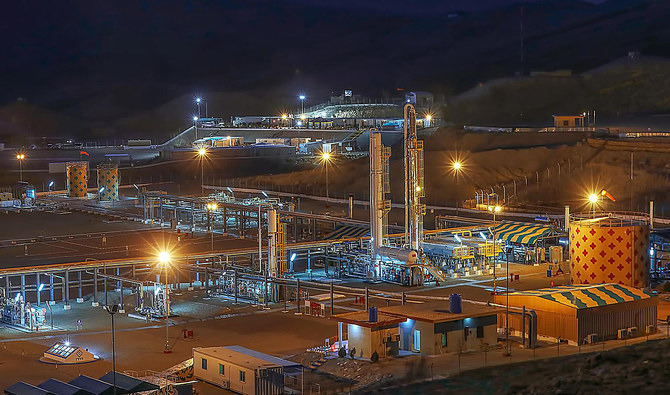

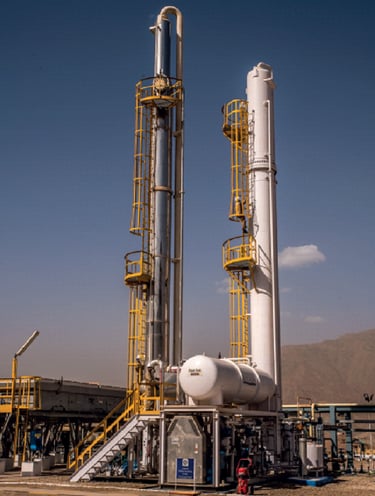

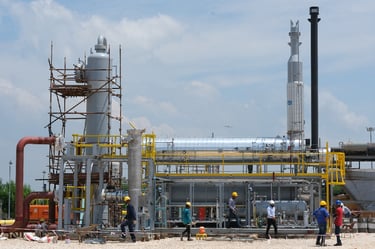

Chaque jour, nous concevons et construisons des équipements de traitement du gaz naturel pour l'industrie pétrolière, avec exactement le même objectif de traitement, mais à une échelle beaucoup plus grande - jusqu'à 500 fois la capacité d'une installation biogaz moyenne.

Le traitement du bio-gaz implique l'élimination des contaminants. L'objectif principal est d'éliminer le sulfure d'hydrogène, le dioxyde de carbone et l'eau.

Comment sommes-nous arrivés ici ?

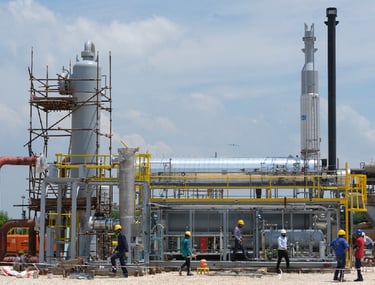

Notre équipe de professionnels travaille depuis plus de 20 ans à la conception d'équipements de traitement du gaz élégants et efficaces, utilisés aujourd'hui par des entreprises du secteur de l'énergie dans plus de 25 pays.

Nos équipements sont conçus pour répondre aux normes rigoureuses du monde de la production de gaz naturel

Les principales questions qui se posent aux entreprises qui fournissent des équipements à tous les producteurs d'énergie sont toujours les mêmes :

1. Respecter les spécifications et les objectifs de production

2. Respecter le budget

3. La sécurité

Parlons donc de la sécurité.

Tous les gaz sont dangereux. Le biogaz ne fait pas exception. C'est pourquoi tous nos équipements sont construits conformément aux normes les plus strictes de l'industrie pétrolière, qui incluent, sans s'y limiter, celles spécifiées par l'American Petroleum Institute, l'American Society of Mechanical Engineers, l'Association canadienne de normalisation (Group CSA), l'Agence de protection de l'environnement et d'autres.

Tous nos composants électriques et leur installation sont conformes aux exigences de la classe 1, zone 2 des emplacements dangereux, ce qui signifie que tous nos équipements peuvent être utilisés en toute sécurité - il n'y aura pas d'explosions.

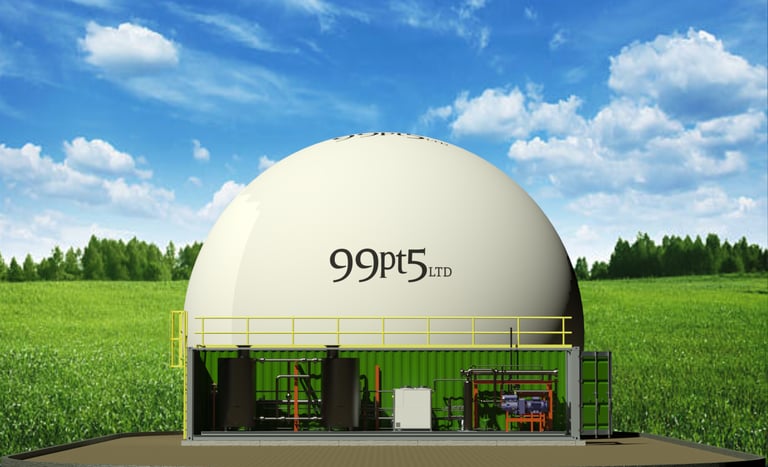

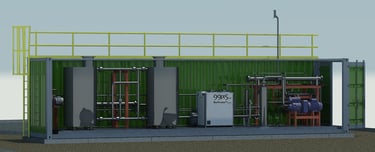

La conception de notre boîte noire

Notre boîte noire fonctionne parfaitement.

Ce qui compte vraiment, c'est que nous garantissons la sortie de notre processus, qui peut atteindre 99,5 % de récupération de biométhane avec une réduction de 99,5 % des émissions de CO2e, tout en maintenant le coût d'exploitation le plus bas possible.

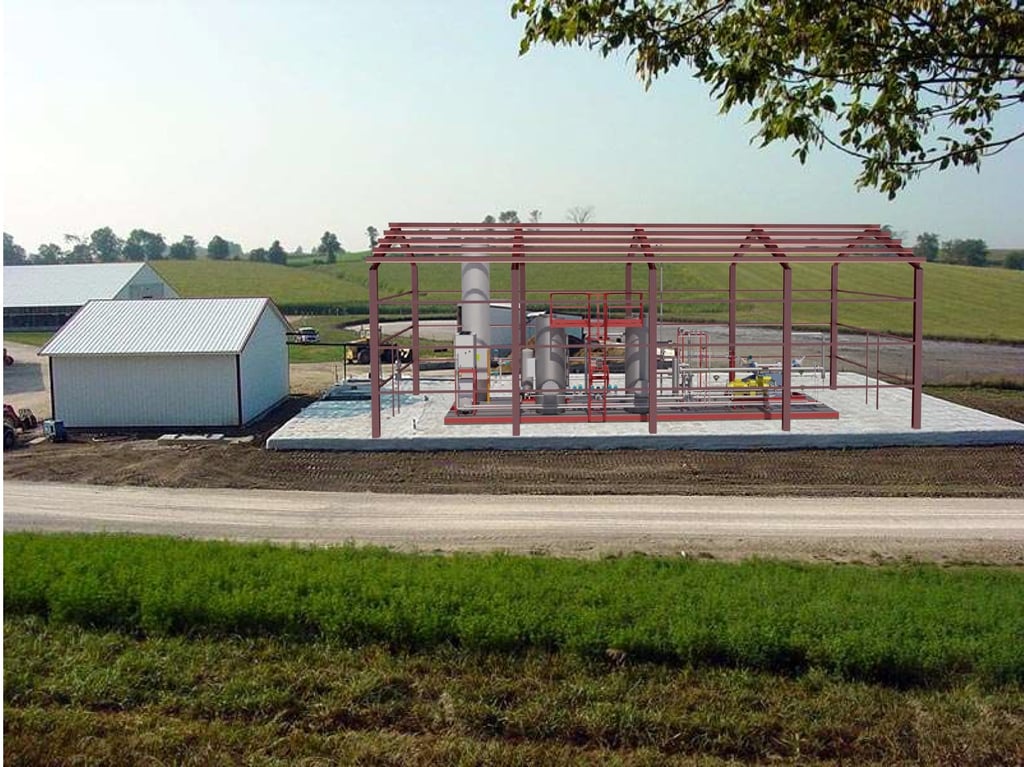

Nous livrons notre boîte noire sur votre chantier et elle peut être opérationnelle dès le lendemain* - un seul branchement pour l'entrée, un seul pour la sortie et un seul pour l'électricité. Simple.

Pour des informations techniques détaillées, veuillez faire défiler vers le bas.

* En supposant que les fondations, la sortie du digesteur, les entrées du réservoir de stockage et la connexion électrique correcte sont en place.

Les Détails Techniques

L’approche générale de la conception

99pt5 est spécialisée dans la conception, la fabrication et la mise en service d'équipements de traitement du gaz naturel pour les producteurs d'énergie du monde entier. Sur cette base, notre BioTreater™ est beaucoup plus robuste que celui d'autres entreprises. 99pt5 a appliqué tous ces mêmes principes d'ingénierie, qui sont requis dans l'industrie pétrolière, à la conception standardisée de notre BioTreater™.

Tous les instruments, équipements, accessoires et systèmes de contrôle sont sélectionnés auprès de fournisseurs mondialement connus et réputés, garantissant ainsi une assistance technique locale et la disponibilité de futures pièces de rechange / de remplacement. Contrairement aux équipements proposés par de nombreux autres, le BioTreater™ de 99pt5 est conçu conformément aux exigences relatives aux zones dangereuses, offrant ainsi un niveau de sécurité accru aux opérateurs, tout en protégeant votre actif.

99pt5 prend en compte l'opérabilité de l'usine par une disposition réfléchie de l'équipement et par le maintien d'une accessibilité complète des instruments, des vannes, des accessoires et de l'équipement.

Polyvalent et évolutif

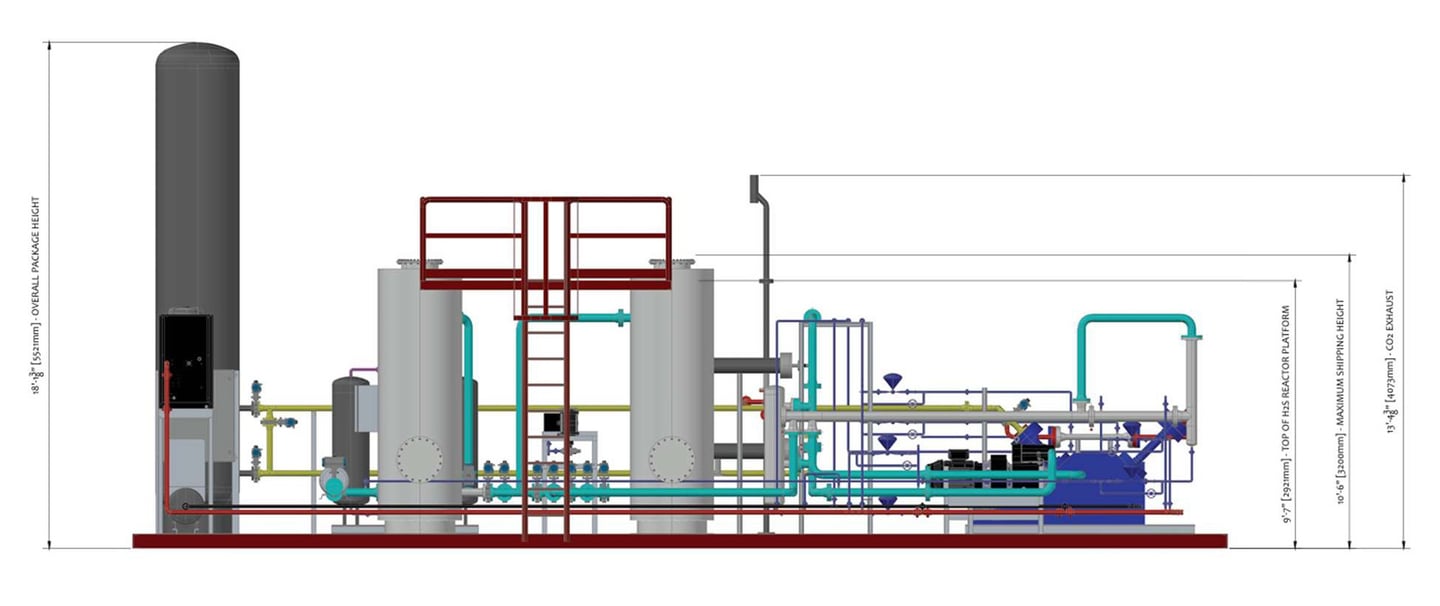

L'approche modulaire de 99pt5 pour le BioTreater™ garantit une polyvalence et une évolutivité ultimes.

L'évolutivité est de la plus haute importance pour s'adapter à une demande croissante et optimiser l'efficacité opérationnelle. Notre approche standardisée et modulaire garantit que vos besoins futurs seront satisfaits en ajoutant simplement un autre module BioTreater™.

Nos tailles standardisées ont été soigneusement étudiées pour répondre à toute une gamme de demandes de traitement, ce qui permet de suivre facilement la croissance de votre activité, tout en garantissant la viabilité économique et la conformité environnementale.

La polyvalence est au cœur de la conception de notre BioTreater™. Nous savons que le biogaz que vous générez peut provenir d'une grande variété de matières premières et aura donc une composition potentiellement différente ou variable au fil du temps. Notre équipement traitera le bio-gaz produit à partir de n'importe quelle combinaison de matières premières que vous pourriez avoir.

Si vous êtes comme nous, vous ne voulez pas payer pour des fonctions que vous n'utiliserez jamais ou dont vous n'aurez jamais besoin. Notre BioTreater™ standard est conçu pour un fonctionnement supervisé avec une récupération de biométhane de > 95 %, une pureté de > 92 % à une pression de livraison de 11 BAR et un point de rosée de l'eau de 5 °C.

Grâce à l'inclusion d'ensembles d'instrumentation normalisés et de modules de traitement normalisés et prêts à l'emploi, les performances du BioTreater™ de base peuvent être améliorées pour permettre un fonctionnement non supervisé avec une récupération de 99,5 % de BioMéthane, d'une pureté > 97 % à des pressions de refoulement allant jusqu'à 248 BAR et un point de rosée de l'eau aussi bas que -40 °C.

Performance de sortie supérieure

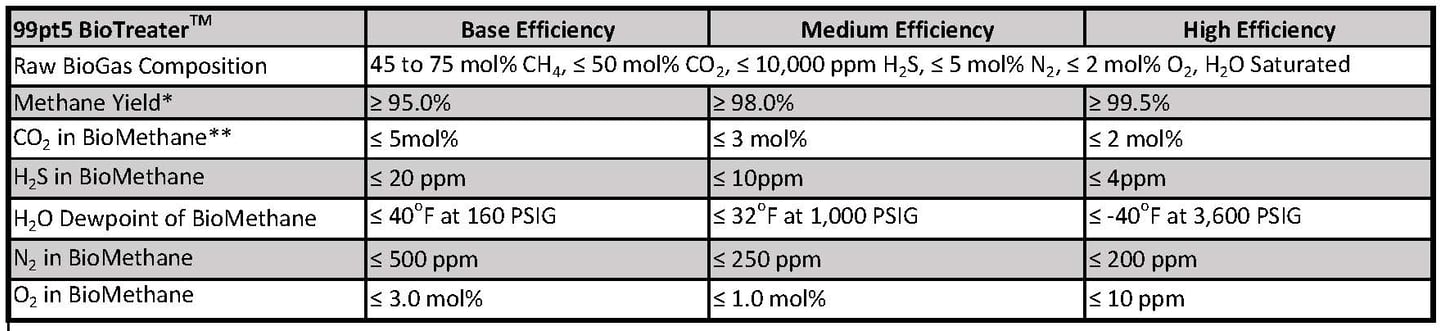

Un résumé de base des trois gammes de performances de traitement normalisées du BioTreater™ de 99pt5 est donné comme suit :

* Rendement à travers les membranes : Le rendement NET à travers l'usine varie en fonction de la concentration d'CO2 à l'entrée, de la quantité d'air d'injection et de la consommation ultérieure de CH4 dans le réacteur catalytique.

**L'CO2 dans le BioMéthane peut être contrôlé à n'importe quel niveau entre 2 mol% et 5 mol% en manipulant le nombre d'étapes de membrane de séparation et/ou la taille et/ou le nombre de membranes par étape.

Entièrement intégré et automatisé

Le BioTreater™ de 99pt5 est l'une des rares, si ce n'est la seule, installation de traitement de biogas standardisée actuellement sur le marché qui a été optimisée pour fonctionner comme une seule unité, de la sortie du digesteur au point de vente. Les autres fournisseurs traitent généralement chaque étape du traitement comme une pièce d'équipement séparée et, dans certains cas, ne fournissent même pas chaque étape.

99pt5 s'appuie sur sa longue expérience dans l'industrie pétrolière pour assurer une intégration transparente de toutes les étapes du traitement, y compris l'interconnexion de la tuyauterie, de l'électricité et du contrôle, ainsi qu'une conception réfléchie de l'ensemble de l'équipement. C'est pourquoi nous sommes en mesure d'offrir une garantie de processus.

Tous les systèmes de contrôle indépendants communiquent entre eux à partir d'un panneau de contrôle principal qui, à son tour, surveille et maintient un contrôle intégré de l'ensemble de l'installation, plutôt que des systèmes individuels.

Le soin apporté à l'instrumentation permet un fonctionnement automatisé simple, mais fournit également une indication locale de toutes les variables clés du processus afin que l'opérateur puisse optimiser et, si nécessaire, dépanner le fonctionnement de l'équipement localement, au point d'installation.

Le logiciel optionnel BioView™ de 99pt5 compile les données du système BioTreater™, notamment les principaux paramètres de fonctionnement du module de soufflage du biogaz, du module de filtration des gaz à l'état de traces, du module de surpression du biogaz, du module d'élimination de l'O2 (lorsque cette option est prise), du module d'élimination de l'eau du biogaz, du module de membrane du biogaz.

Le logiciel BioView™

Toutes les données mesurables sont transmises au serveur en nuage de 99pt5, y compris les débits, les pressions, les températures, la teneur en biogaz CO2/H2S/CH4/O2/H2O et la teneur en BioMéthane CO2/H2S/CH4/O2/H2O.

Une fois les données compilées sur le serveur en nuage de 99pt5, les rapports clés sont alimentés en temps réel.

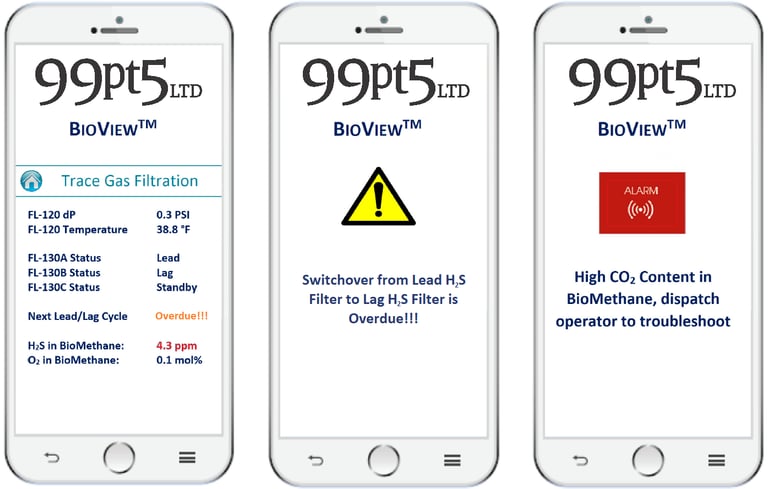

Grâce à l'application pour smartphone BioView™ de 99pt5, le client peut surveiller le BioTreater™ depuis n'importe quel endroit disposant d'une connexion internet. L'application pour smartphone affiche des informations clés telles que l'état du système, les journaux d'alarme, les journaux d'arrêt et les paramètres de fonctionnement, notamment le débit/la pression/la température, le volume de gaz distribué, etc. Le client peut également choisir de recevoir des notifications push pour la maintenance, les alarmes et les arrêts.

Des rapports personnalisés sont générés pour répondre aux besoins spécifiques des clients, par exemple le volume mensuel de gaz distribué à des fins de facturation

L’approche de la conception des processus

Alors que le BioTreater™ de 99pt5 a été normalisé pour trois efficacités de traitement de base, notre société est le seul fournisseur d'équipement de traitement du biogaz à employer des techniques de conception de processus avancées pour chaque projet. Celles-ci comprennent l'utilisation de logiciels supérieurs tels que HYSYS, HTRI, ANSYS et des programmes internes exclusifs pour analyser et affiner les paramètres d'exploitation sur la base de chaque projet.

En adoptant cette approche de la conception, nous pouvons optimiser le fonctionnement, augmentant ainsi l'efficacité, ce qui se traduit en fin de compte par une augmentation de la production et du chiffre d'affaires. Beaucoup d'autres fournisseurs se contentent d'utiliser des règles générales de sélection d'équipement pour un débit donné, avec une « plage de performance attendue ». Les valeurs de 99pt5 sont calculées et garanties.

L'approche de 99pt5 nous permet également d'utiliser des équipements standardisés dans des applications personnalisées pour s'assurer que les exigences de chaque client sont satisfaites.

La désulfuration

Le processus de désulfuration de 99pt5 utilise un oxyde de fer granulaire exclusif qui a été conçu spécifiquement pour l'adsorption du sulfure d'hydrogène (H2S). Le biogaz saturé d'eau s'écoule vers le bas à travers le lit d'adsorbant du réacteur H2S, où le H2S interagit avec l'adsorbant pour produire un flux de biogaz purifié et un sous-produit stable.

Contrairement aux lits de charbon actif, qui sont la norme dans l'industrie, la consommation d'adsorbant du 99pt5 dépend uniquement de la quantité de H2S qui passe à travers le lit d'adsorbant, sans tenir compte des autres contaminants courants que l'on trouve généralement dans le biogaz non filtré.

Les principaux avantages de l'approche de 99pt5 en matière de désulfuration sont les suivants :

1. Le sous-produit - l'adsorbant usé - est un déchet non pyrophorique, stable, non toxique et non dangereux qui peut être facilement éliminé ou recyclé, alors que le charbon actif produit un déchet dangereux avec des quantités élevées de H2S nécessitant des procédures d'élimination compliquées et potentiellement dangereuses.

2. Un risque réduit de combustion spontanée par rapport au charbon actif. Le charbon actif peut présenter un risque d'incendie en raison de la nature exothermique de l'adsorption du H2S et de l'accumulation potentielle de chaleur.

3. Une performance efficace, sans dégradation ni perte d'efficacité, en présence d'humidité, alors que la capacité et l'efficacité du charbon actif sont significativement affectées par la présence d'humidité.

4. Notre adsorbant a une plus grande capacité de rétention du H2S, ce qui nécessite un remplacement moins fréquent que celui du charbon actif. Le remplacement moins fréquent et la méthode simplifiée d'élimination des sous-produits permettent de réduire les dépenses d'exploitation globales (OPEX).

5. Performance prévisible et calculable, alors que le charbon actif repose sur une fourchette estimée.

6. Réacteurs H2S automatisés Lead/Lag, équipés de capteurs H2S pour passer du mode Lead au mode Lag, ce qui garantit un fonctionnement simple et continu sans intervention de l'opérateur.

L’air injecté

Le BioTreater™ de 99pt5 est le seul équipement de traitement du biogaz standardisé, actuellement disponible, qui inclut un contrôle de l'air d'injection à l'alimentation. Là où d'autres installent simplement un ventilateur, avec une taille généralisée correspondant à la taille de leur filtre à charbon actif, nous incorporons des analyseurs d'O2 à l'alimentation de l'usine, ainsi qu'en amont du réacteur catalytique (lorsque l'option d'élimination de l'O2 est sélectionnée).

Grâce à l'intégration d'une vanne de contrôle automatisée et d'un débitmètre, l'air d'injection est introduit à un taux contrôlé garantissant un rapport O2:H2S > 4:1 en amont du réacteur H2S, ainsi qu'un taux d'O2 > 0,75 mol% en amont du réacteur catalytique (lorsque l'option d'élimination de l'O2 est sélectionnée).

L'élimination du O2

99pt5 peut garantir une teneur en O2 < 10 ppm dans le biométhane et, en fait, peut réduire l'O2 dans le biométhane à zéro.

Le BioTreater™ de 99pt5 est le seul équipement de traitement du biogaz normalisé actuellement disponible qui peut éliminer l'O2 pour répondre aux spécifications les plus strictes des pipelines.

Alors que la concurrence s'appuie simplement sur la conversion de l'O2 dans la filtration au charbon actif, le BioTreater™ de 99pt5 utilise un réacteur catalytique.

Les autres fournisseurs ne garantissent pas l'élimination de l'O2 du biométhane et peuvent typiquement voir des valeurs aussi élevées que 4 mol%, ce qui dépasse de loin les spécifications typiques des pipelines (lorsqu'elles sont applicables).

99pt5 peut garantir une teneur en O2 < 10 ppm dans le biométhane et, en fait, peut réduire à zéro la teneur en O2 dans le biométhane.

L'avantage de 99pt5, dérivé de notre vaste expérience dans la conception d'équipements de traitement du gaz naturel, se reflète dans cette application, dans laquelle l'approche de la conception du processus du réacteur catalytique a été optimisée.

Le réacteur catalytique est stratégiquement situé en aval de l'amplificateur de biogaz et tire parti de la chaleur de compression générée par le processus de compression du biogaz.

Un raffinement supplémentaire comprend le taux contrôlé d'injection d'air, assurant ainsi une teneur optimale en O2 pour alimenter la réaction exothermique dans le réacteur catalytique. Il en résulte une réduction ultérieure d'O2 pour atteindre l'objectif de traitement.

Le résultat de cette approche affinée est une réduction de la consommation d'énergie grâce à l'élimination du refroidisseur de décharge de le surpresseur de biogaz et à l'élimination du préchauffeur de biogaz nécessaire pour le réacteur catalytique.

l'élimination du H2S

Le BioTreater™ de 99pt5 est le seul équipement standardisé de traitement du biogaz actuellement disponible qui effectue l'élimination de l'eau à moyenne pression (10 à 15 BAR), plutôt qu'à basse pression (< 1 BAR).

Cette approche présente plusieurs avantages, notamment :

1. la réduction de la taille de l'équipement

2. un meilleur contrôle de la chute de pression de l'équipement, et

3. une efficacité accrue de l'élimination de l'eau en utilisant la même quantité d'énergie (capacité du module d'eau glacée).

Le surpresseur de biogaz

Tous les équipements de traitement du biogaz nécessitent un surpresseur de biogaz (un compresseur) avant le processus d'élimination du CO2. Les compresseurs à vis noyés dans l'huile et à piston ont dominé l'industrie du biogaz en tant que norme. Grâce à une alliance stratégique avec un fabricant européen qui fournit des compresseurs de haute qualité, fiables et efficacies depuis plus de 100 ans, les surpresseurs de biogaz de 99pt5 sont des compresseurs à palettes qui offrent de nombreux avantages par rapport à tous les autres compresseurs de l'industrie :

1. Le compresseur rotatif à palettes offre un fonctionnement silencieux et sans vibrations, alors que les compresseurs à vis noyés dans l'huile sont bruyants et que les compresseurs à piston ont des vibrations prononcées.

2. Le compresseur rotatif à palettes offre un mouvement rotatif pur, permettant un traitement du biogaz sans pulsations, alors que les compresseurs à piston ont des pulsations excessives.

3. L'accélérateur de biogaz de 99pt5 ne contient qu'une seule pièce mobile, ce qui garantit une durée de vie prolongée et fiable. À l'inverse, les compresseurs à vis noyés dans l'huile comportent huit à dix pièces mobiles et les compresseurs à piston dix à quinze pièces mobiles pour chaque étage de compression.

4. 99pt5 module l'admission de biogaz par le biais d'une servocommande pour comprimer uniquement la demande de biogaz, alors que les compresseurs à vis noyés dans l'huile utilisent généralement une vanne à glissière pour la régulation et les compresseurs à piston utilisent une vanne d'admission modulante. Les avantages de l'admission servocommandée, par rapport à la vanne d'admission modulante et/ou à la vanne à glissière, sont les suivants :

• Contrôle beaucoup plus précis de la consommation de biogaz, ce qui permet d'améliorer les performances et l'efficacité.

• Amélioration de la réactivité aux variations de la demande du système.

• Réduction de la consommation d'énergie, grâce à une régulation plus réactive et plus précise, en particulier dans les applications où la demande est variable.

• La régulation souple et précise réduit les contraintes mécaniques sur les composants, ce qui prolonge la durée de vie du compresseur.

• 99pt5 utilise un moteur à couplage direct, ce qui élimine l'utilisation de courroies, de poulies et/ou d'accouplements.

• L'accélérateur de biogaz de 99pt5 fonctionne à une vitesse de rotation très faible (300 à 800 tr/min), alors que les compresseurs à à vis noyés dans l'huile fonctionnent à un minimum de 1 500 tr/min jusqu'à 4 500 tr/min et que les compresseurs à piston fonctionnent à un minimum de 600 tr/min jusqu'à 1 200 tr/min.

• La séparation et le refroidissement de l'huile en trois étapes font partie intégrante du l'accélérateur de biogaz de 99pt5, alors que les compresseurs à vis noyés dans l'huile et les compresseurs à piston utilisent généralement des systèmes externes complexes de séparation et de refroidissement de l'huile.

La conception intégrée, l'accouplement direct, la faible vitesse de rotation et la pièce mobile unique garantissent que les accélérateurs de biogaz de 99pt5 sont plus sûrs, plus durables et plus fiables dans le temps que ceux de nos concurrents, qui utilisent des compresseurs à vis noyés dans l'huile et/ou compresseurs à piston.

Le captage du CO2

Le BioTreater™ de 99pt5 est l'un des rares équipements standardisés de traitement des biogaz actuellement disponibles qui inclut une option de capture du CO2. La norme actuelle dans l'industrie est d'évacuer les gaz résiduels.

L'option de base de capture du CO2 de 99pt5 produit du CO2 liquide à une pression de 12 à 66 BAR, en fonction des exigences spécifiques du client.

Le CO2 brut est produit avec une qualité garantie de > 99 mole% et peut être raffiné*, sur le site BioTreater™, pour obtenir une qualité industrielle, alimentaire ou médicale.

L'inclusion de l'option de capture du CO2 augmente votre réduction des émissions de CO2e de plus de 25 %. Cela démontre encore plus votre engagement envers l'environnement, avec l'avantage supplémentaire d'augmenter les revenus provenant des crédits de carbone supplémentaires et de la vente du produit CO2 liquide.

*Il est généralement recommandé de ne produire que du CO2 brut sur le site du BioTreater™ et de le vendre à des producteurs de CO2 pour un raffinage ultérieur.

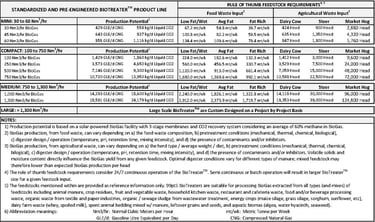

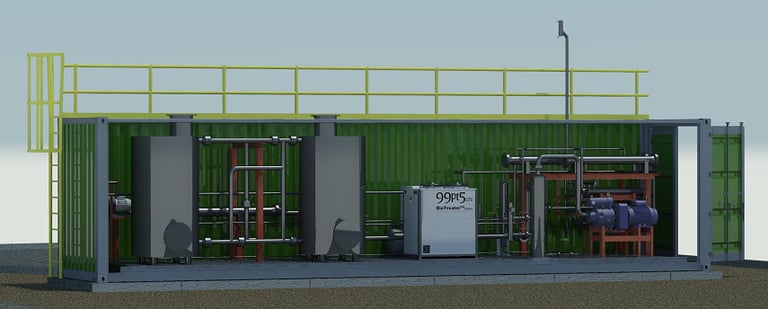

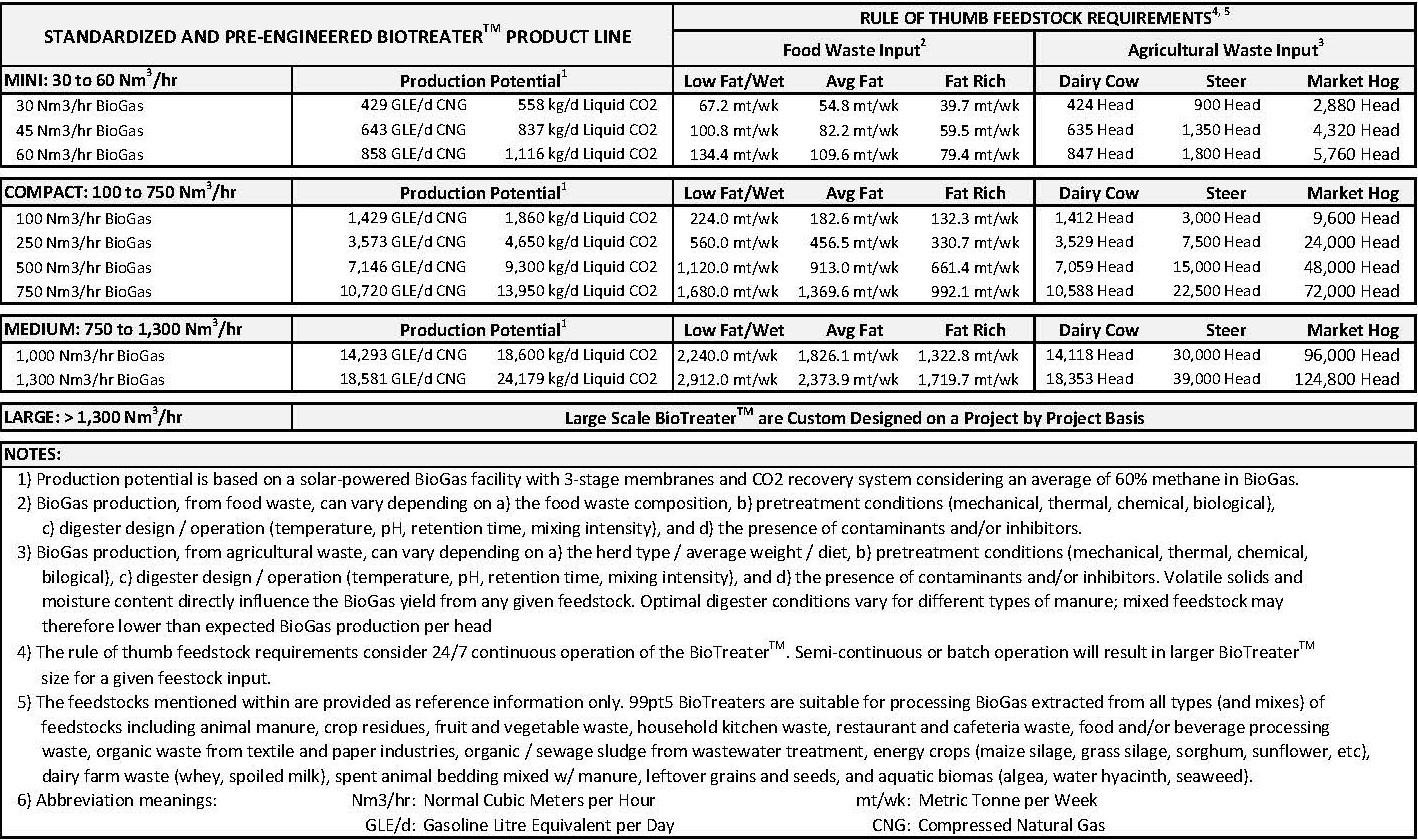

Gamme de produits BioTreater™

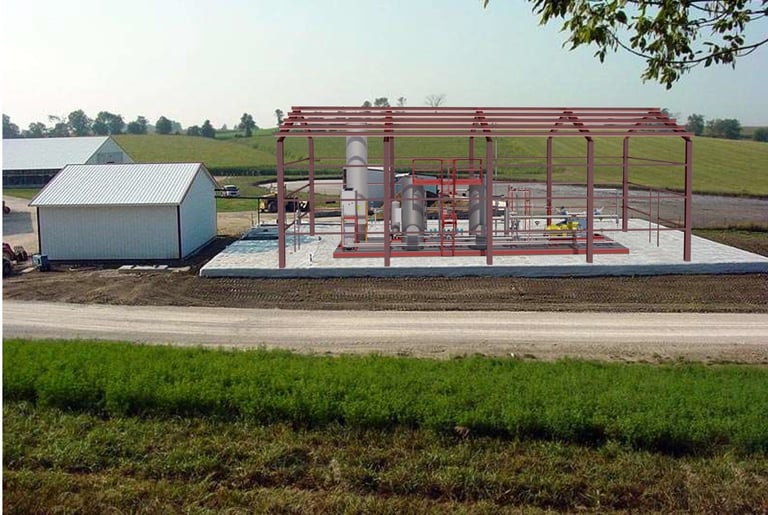

Nous construisons un mini BioTreater™ entièrement fonctionnel qui traitera 30 mètres cubes normaux par heure, voire moins en cas de baisse de régime, ce qui signifie que les petites exploitations agricoles, les entreprises et les municipalités peuvent traiter le biogaz, générer du Biométhane et recevoir des crédits carbone tout comme les grandes entreprises. Nous pensons qu'il s'agit là d'un énorme marché non desservi.

Prix et livraison

Même avec notre approche de conception avancée, les commentaires des clients indiquent que le prix de vente du notre BioTreater™ est égal ou inférieur à celui d'autres fournisseurs de premier plan; et, plus important encore, il s'inscrit systématiquement dans un budget qui garantit la faisabilité du projet.

La standardisation du BioTreater™ permet de réduire les délais d'exécution, car les ensembles d'ingénierie et de dessins peuvent être immédiatement libérés à la commande.

99pt5 travaille en étroite collaboration avec nos fournisseurs de membranes et de compresseurs et peut avoir des membranes disponibles en seulement six semaines et des compresseurs en huit à dix semaines.

La solution complète BioTreater™ emballée et intégrée est de seize semaines ; cependant, dans les situations urgentes, cette solution complète peut être prête à être expédiée en seulement douze semaines.

L'équipement à coût égal ou inférieur, combiné à l'amélioration de l'efficacité et à la réduction des coûts d'exploitation, permet de maximiser les revenus et de réduire au minimum le délai de retour sur l'investissement initial. Et c'est certainement un objectif que tout le monde s'efforce d'atteindre.

Pourquoi acheter notre équipement ?

• Notre garantie de processus - nous garantissons jusqu'à 99,5 % de récupération du biométhane, et

• Le captage du CO2 pour réduire jusqu'à 99,5 % les émissions de CO2e et augmenter de plus de 25 % les crédits carbone disponibles.

• Notre conception élégante, efficace et réfléchie.

• Construit selon les normes de l'industrie pétrolière = sécurité.

• Facilité de fonctionnement et d'entretien.

• Notre mini unité peut traiter aussi peu que 30 mètres cubes normaux par heure, ou moins en cas du réduction de la production, ce qui signifie que les petites exploitations peuvent produire du biométhane et obtenir des crédits de carbone.

• Surveillance et contrôle à distance.

• Prix d'achat compétitif.

• Livraison rapide en 16 semaines ou moins.

• Nos 30 années d'expérience dans la conception et la construction d'usines de traitement de gaz hautement efficaces pour l'industrie pétrolière dans le monde entier.

• Notre engagement en faveur de l'excellence.
